ДАТЧИК ТЯГИ НА ОСНОВЕ ПЕРЕМЕННОГО КОНДЕНСАТОРА

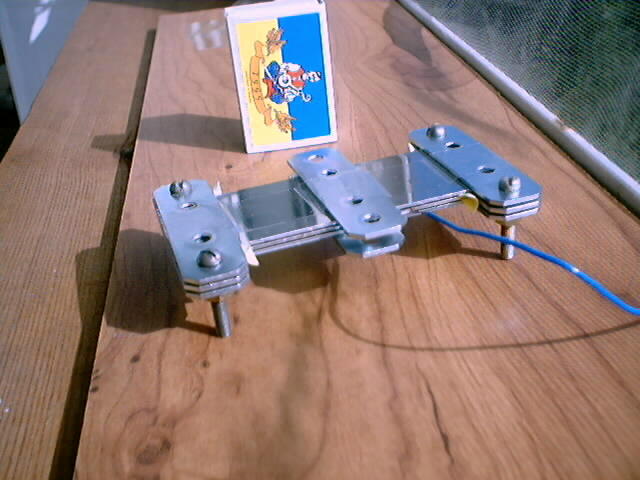

Рабочий вариант датчика.
Датчик состоит из двух стальных пластин, жёстко скреплённых между собой по краям болтами через две стальные прокладки. Между этими пластинами помещена третья, изолированная от первых двух резиновой прокладкой (оранжевая на рисунке). Эта прокладка сжимается при завинчивании болтов и прочно удерживает центральную пластину и центрирует её. Понятно, что наружные пластины образуют одну обкладку конденсатора, а внутренняя – вторую. Нагрузка прикладывается к центрам нижней и верхней пластин.
Датчик получился довольно компактным: размер центральной пластины 33х63 мм, габариты без учёта болтов 33х98х7 мм, толщина пластин 1 мм, материал – нержавеющая сталь. Зазор между пластинами 0.25 мм, в зазоре - лавсановая прокладка толщиной 0.1 мм.
Данные калибровки:
Вес, г |
Ёмкость, пФ |
1 / ёмкость |
0 |
189 |
0,005291 |
224 |
192 |
0,005208 |
548 |
196 |
0,005102 |
871 |
201 |
0,004975 |
1282 |
207 |
0,004831 |
1658 |
213 |
0,004695 |
1872 |
217 |
0,004608 |
2166 |
223 |
0,004484 |
2552 |
231 |
0,004329 |
2751 |
233 |
0,004292 |
2990 |
238 |
0,004202 |
3389 |
248 |
0,004032 |
3570 |
253 |
0,003953 |
4002 |
266 |
0,003759 |
4366 |
275 |
0,003636 |
4725 |
284 |
0,003521 |
5115 |
296 |
0,003378 |
С большей нагрузкой пока откалибровать не удалось – грузы кончились.

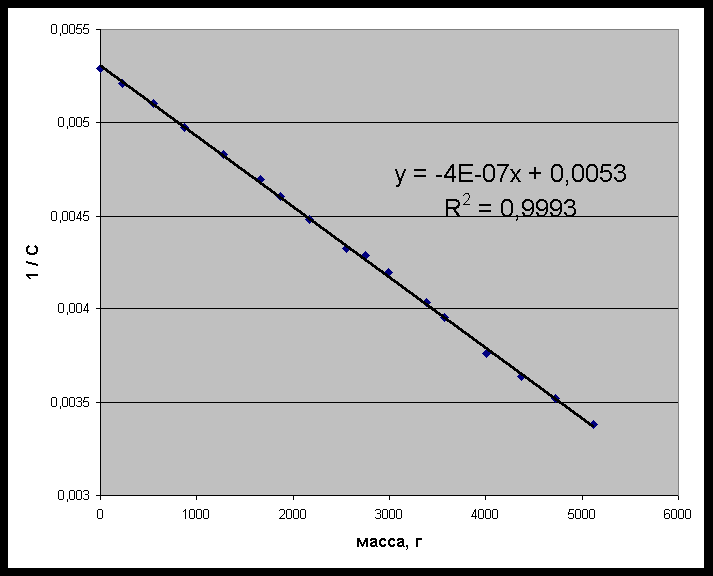

Видно, что линейность сохраняется и для такого датчика. Наверное эту конструкцию уже можно использовать в реальном стенде.
25.05.2003 Serge77
