ФОТОДАТЧИК АПОГЕЯ

Измерение чувствительности  светодиодов, фотодиодов и фототранзисторов к различным источникам света.

Испытаны:

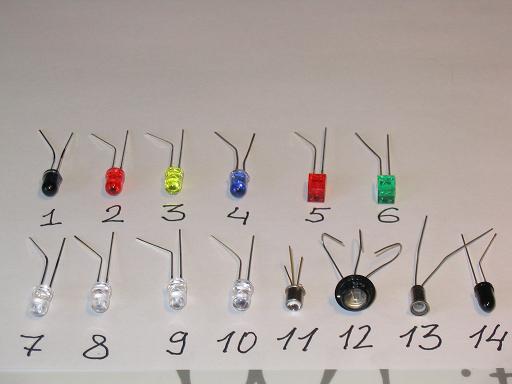

Светодиоды

1 - ИК с фиолетовым прозрачным корпусом

2- красный

3 - жёлтый

4 - синий

5 - красный с плоским верхом

6 - зелёный с плоским верхом

7 - ИК с бесцветным прозрачным корпусом

8 - красный

9 - жёлто-зелёный

10 - синий

Фототранзисторы

11 - 2Ф2062

12 - ФТГ3Х 69

Фотодиоды

13 - ФД-10К

14 - ИК-фотодиод HPDB56-14H

Предварительные тесты показали, что светодиоды с матовыми и полупрозрачными корпусами слабочувствительны к свету, поэтому здесь не испытывались.

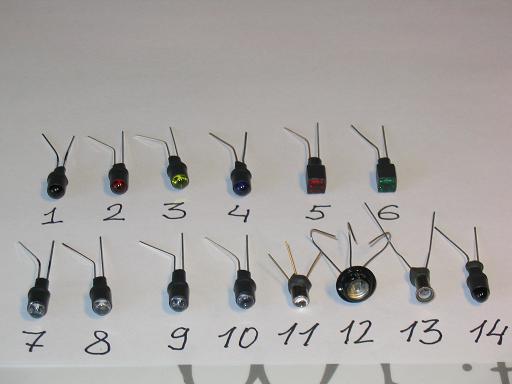

Все корпуса закрыты чёрной термоусадкой, открытыми оставлены только передние поверхности. Тыльные части деталей 11-14 закрыты чёрным пластилином.



Измерения проведены 25 августа в 15 часов дня из открытого окна на 9 этаже. Солнце светило с обратной стороны дома. Небо частично закрыто хорошо освещёнными облаками, есть большие области без облаков. Вид из окна:



Результаты

Измерялась фотоэдс (мВ), генерируемая при направлении фотосенсоров на различные участки неба, дома и деревья.

Номер

Синее небо

Белые облака

Дом, освещённый солнцем

Деревья, освещённые солнцем

1 ИК

300

700

720

750

2 кр

20

45

40

10

3 жт

80

160

130

40

4 син

28

34

20

4

5 кр

110

120

105

60

6 зел

110

120

110

65

7 ИК

550

730

710

740

8 кр

160

350

280

110

9 жт-зел

250

400

250

100

10 син

60

75

40

10

11*

140

290

230

190

11*

400

410

408

380

12

50

55

58

52

13

415

425

426

420

14

370

395

400

400

15**

2260

2240

2240

2240

16***

120

93

100

105



11* - два набора данных на разных парах выводов

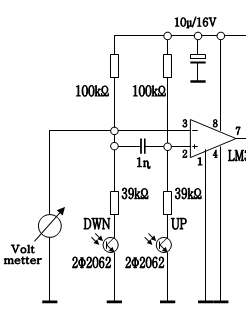

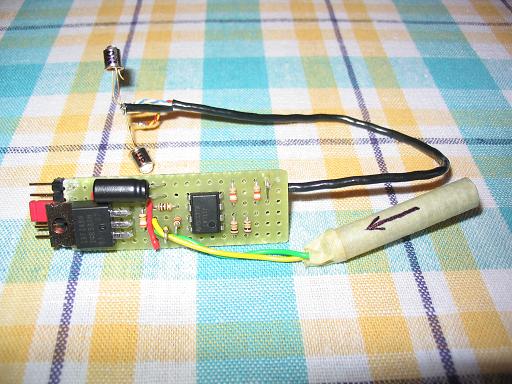

15** - измерено напряжение на схеме, изготовленной VMK, при питании 9 В:

16*** - измерено напряжение на фототранзисторе в схеме, изготовленной VMK, при питании 9 В.



Дополнение: испытан фотодиод ФД-256 и ещё два без маркировки, очень похожие на ФД-256. Все показали практически те же результаты, как и ФД-10К (№ 13 в верхнем списке).



Выводы.

  1. Фотодиоды в условиях данных испытаний показывают очень маленькое изменение фотоэдс, что затрудняет их использование. Возможно, установка светофильтров может улучшить ситуацию.
  2. Испытания фототранзисторов видимо нельзя считать показательными, потому что испытаны случайные представители, найденные на базаре.
  3. Для анализа результатов испытаний светодиодов нужно учесть, что они наиболее чувствительны к излучению, длина волны которого немного меньше, чем длина волны их собственного свечения в обычном режиме (ссылки [1], [2], [3], архив этих ссылок). Например, на графике показан спектр излучения (красным цветом) и диапазон чувствительности (синим цветом):

Таким образом, ИК-светодиод хорошо чувствует ИК-излучение и красный свет, но почти не реагирует на зелёный и синий. Синий светодиод не реагирует на красный, жёлтый и зелёный свет, но чувствует синий, фиолетовый и ближний ультрафиолет. Всё это относится к светодиодам с прозрачными бесцветными корпусами. Если корпус окрашен, картина может искажаться.

Изученные светодиоды можно разделить на три группы:



Таким образом, можно сделать вывод, что для фотодатчика апогея наиболее подходят фотосенсоры, максимум чувствительности которых приходится на коротковолновую область видимого света, т.е. на синий и фиолетовый свет (и возможно ближний ультрафиолет).



25.08.2006 Serge77
