Serge77 - Моя ракетная мастерская >ВОСПЛАМЕНИТЕЛИ НА ТОКОПРОВОДЯЩЕМ ЛАКЕ
Воспламенители на токопроводящем лаке разработал Non-conformist, технология описана здесь. К сожалению, нужный лак "Эласт" исчез из продажи, я нашёл три других лака и решил их испытать.

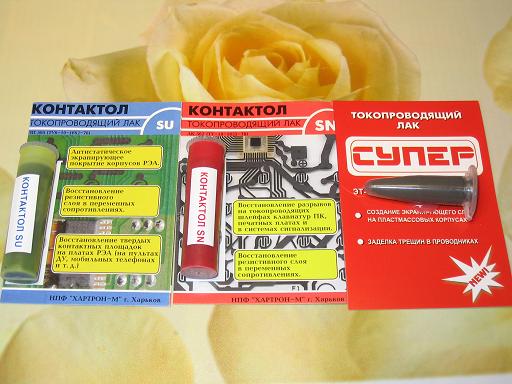

Лак 1: Контактол-SU, с графитом
Лак 2: Контактол-SN, с никелем
Лак 3: "Супер"
Первые два лака одинаковые на вид, жидкие, чёрные. Третий лак густой, как жидкий мёд, в нём серый тонкий порошок, который довольно быстро отслаивается.

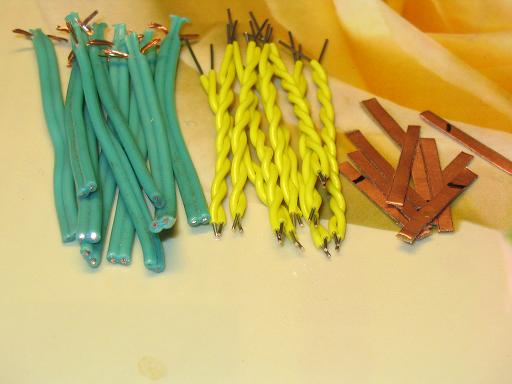

Испытаны три вида проводников:
Провод 1: многопроволочный двужильный провод, просто отрезанный кусачками. Расстояние между жилами 1.5 мм.
Провод 2: два одножильных провода, зачищенных на 2 мм и скрученных вместе. Расстояние между оголёнными проводниками примерно 0.5 мм.
Провод 3: два кусочка фольгированного текстолита толщиной 0.15 мм, склеенных двусторонним скотчем. Полученный текстолит с двусторонней металлизацией порезан на полоски шириной 2 мм.
Токопроводящие лаки наносились одноразовым маканием. Во время сушки сопротивление уменьшалось в течение примерно 5 часов. Окончательные измерения проводились через сутки.
В таблице 1 приведено сопротивление в Омах и номера образцов, испытанных на воспламенение.
ТАБЛИЦА 1
|
|
Лак 1 |
Лак 2 |
Лак 3 |
|
Провод 1 |
377 |
82 (13) |
24 (15) |
|
|
68 (1) |
68 (5) |
16 (7) |
|
|
82 |
43 (4) |
20 |
|
|
139 |
|
|
|
|
32 (2) |
|
|
|
|
94 (11) |
|
|
|
|
77 |
|
|
|
|
61 (10) |
|
|
|
Провод 2 |
5,1 (3) |
34 (14) |
1,2 (8) |
|
|
7,1 (12) |
4300 |
1,1 (16) |
|
|
4,7 |
8,4 (6) |
1,2 |
|
Провод 3 |
1,4 M |
0,3 M |
1,6 (9) |
|
|
4 M |
1,5 M |
1,8 |
|
|
0,3 M |
0,3 M |
1,1 (17) |
Все лаки хорошо держатся на изоляции проводов, не крошатся. Лак 2 плохо заполняет промежуток между проводами 2, в одном случае получилась очень тонкая частично порванная перемычка (сопротивление 4300). Лак 3 даёт самый толстый слой и наименьшее сопротивление.
Испытания на воспламенение.

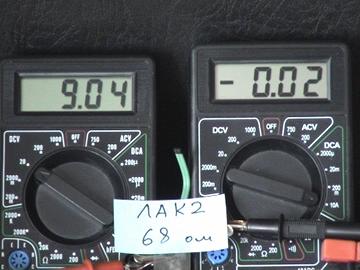

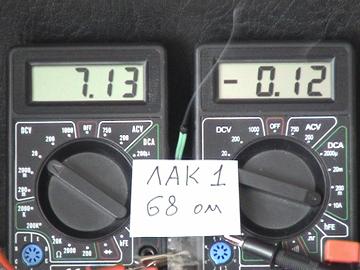

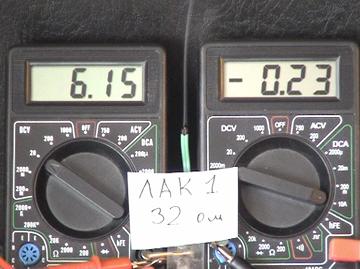

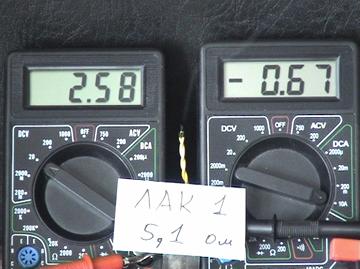

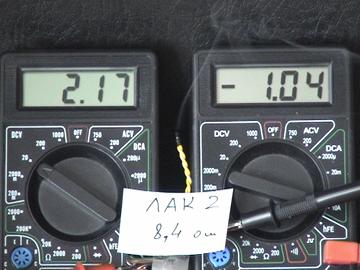

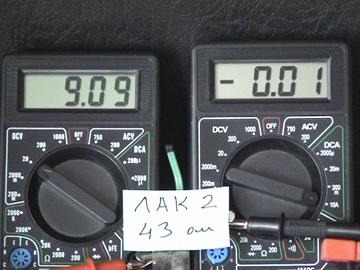

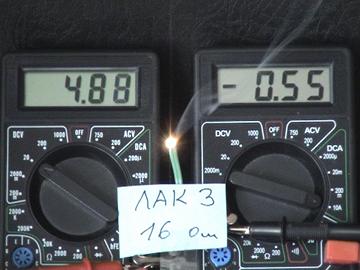

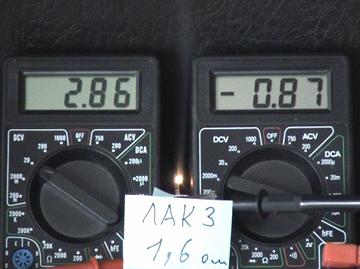

Воспламенители подключались к батарее Duracell Alkaline 9 В через провод длиной 50 м, сопротивление провода 4 Ома. Измерялось напряжение на воспламенителе и ток в цепи (на фото слева Вольты, справа Амперы). Номера испытанных воспламенителей отмечены в таблице 1 в скобках.
ТАБЛИЦА 2
|
Номер |
Напряжение, В |
Ток, А |
Сопротивление до испытания, Ом |
Сопротивление во время испытания, Ом |
Время, с |
Примечание |
|
1 |
7,1 |
0,12 |
68 |
59 |
60 |
Дым, иногда слабая искра |
|
2 |
6,1 |
0,23 |
32 |
27 |
40 |
Дым, иногда слабая искра |
|
3 |
2,6 |
0,67 |
5,1 |
3,9 |
85 |
Дым, иногда слабая искра |
|
4 |
9,1 |
0,01 |
43 |
910 |
25 |
Никакой реакции |
|
5 |
9,0 |
0,02 |
68 |
450 |
50 |
Никакой реакции |
|
6 |
2,2 |
1,04 |
8,4 |
2,1 |
15 |
Дым, иногда слабая искра |
|
7 |
4,9 |
0,55 |
16 |
8,9 |
24 |
Яркая искра |
|
8 |
4,1 |
0,67 |
1,2 |
6,1 |
6 |
Яркая искра |
|
9 |
2,9 |
0,87 |
1,6 |
3,3 |
17 |
Яркая искра |
1
2
3
4
5
6
7
8
9
Испытание с воспламенительным составом.

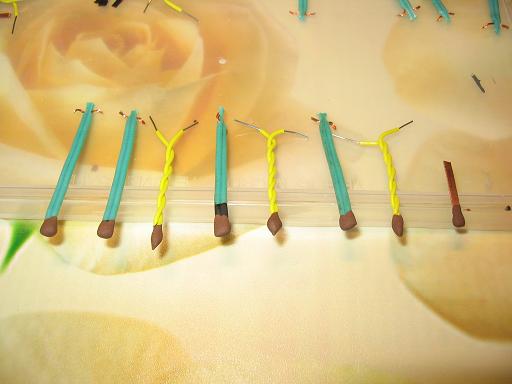

Воспламенители обмакивались в кашицу размоченного в воде состава со спичечных головок, сушились 1,5 суток с контролем сопротивления и воспламенялись так же, как предыдущие. Номера испытанных воспламенителей отмечены в таблице 1 в скобках.
ТАБЛИЦА 3
|
Номер |
Сопротивление перед нанесением состава, Ом |
Сопротивление через 5 минут после нанесения состава, Ом |
Сопротивление через 12 часов после нанесения состава, Ом |
Сопротивление через 24 часа после нанесения состава, Ом |
Сопротивление через 36 часов после нанесения состава, Ом |
Задержка воспламе-нения, с |
Сопротивление после испытания, Ом |
|
10 |
56 |
57 |
58 |
58 |
58 |
1 |
1100 K |
|
11 |
88 |
89 |
92 |
93 |
94 |
1 |
980 K |
|
12 |
62 |
6,3 |
6,1 |
6,1 |
6,0 |
4 |
3,2 |
|
13 |
86 |
111 |
92 |
102 |
102 |
Нет воспл. |
593 |
|
14 |
31 |
74 |
29 |
29 |
27 |
4 |
0,8 |
|
15 |
23 |
27 |
18 |
17 |
16 |
2 |
800 K |
|
16 |
1,1 |
1,2 |
1,1 |
1,1 |
1,1 |
1 |
3,6 |
|
17 |
1,1 |
1,7 |
1,4 |
1,6 |
1,5 |
0 |
5,2 |
Воспламенитель 13 не загорелся в течение 20 секунд.
ВЫВОДЫ : продажные токопроводящие лаки сильно отличаются по свойствам, но по-видимому практически все можно использовать для изготовления воспламенителей.
29.01.2007 Serge77
