БЕССОПЛОВЫЙ ДВИГАТЕЛЬ
Часть 4, калибр 29 мм
Изготовление двигателей описано здесь.
Translate in English With Google Translate
Топливо - KNO3-сорбит 65-35. Образец топлива сгорел со скоростью 2.4 мм/с, что ниже стандарной скорости 2.6 мм/с. Причина будет выясняться.
Корпус - ПВХ труба для водопровода, 1 дюйм, внутренний диаметр 29 мм.
Воспламенение: в вершину канала запрессован состав KNO3-C 80-20, высота таблетки равна диаметру канала. Первичный воспламенитель на токопроводящем лаке.

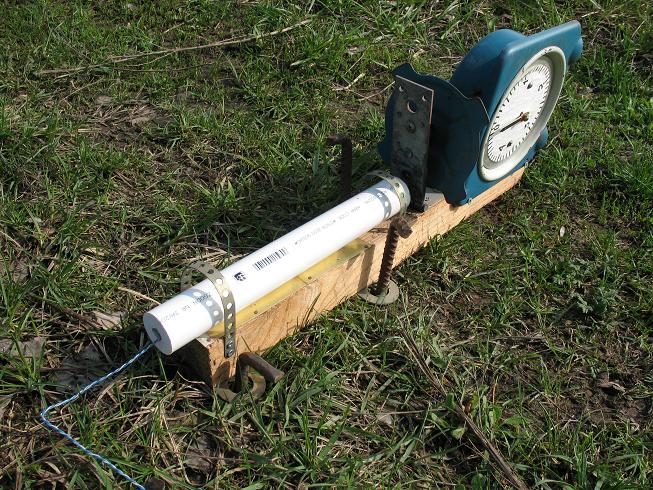

Двигатель на стенде.
Видео испытаний: ТД-61, ТД-62 (10 секунд работы трассера отрезаны).

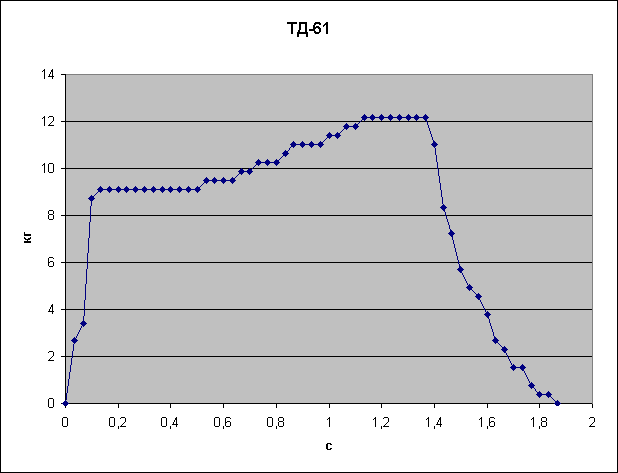

Параметры двигателя ТД-61
| диаметр топлива | 29 | мм |
| длина топливной шашки | 275 | мм |
| диаметр канала | 11 | мм |
| длина канала | 234 | мм |
| L/D | 8 | |
| плотность топлива | 1.735 | г/см3 |
| масса топлива, создающего тягу* | 240 | г |
| полная масса топлива | 276 | г |
| полная масса двигателя | 366 | г |
| суммарный импульс | 152 | Н*с |
| удельный импульс | 65 | с |
* масса топлива, создающего тягу, включает в себя массу канальной части плюс 9 мм торцевой части.

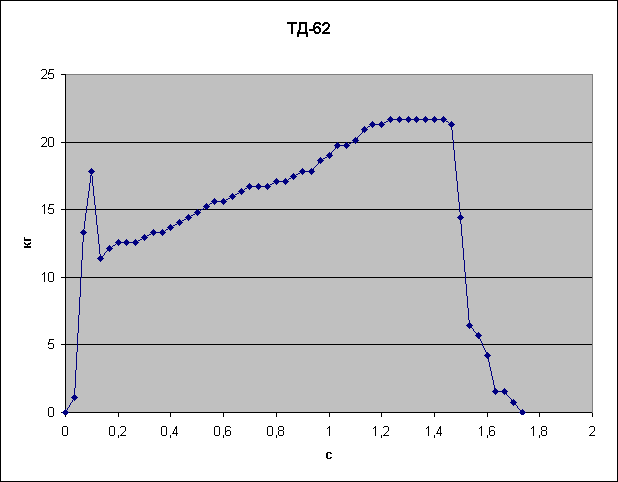

Параметры двигателя ТД-62
| диаметр топлива | 29 | мм |
| длина топливной шашки | 333 | мм |
| диаметр канала | 11 | мм |
| длина канала | 292 | мм |
| L/D | 10 | |
| плотность топлива | 1.73 | г/см3 |
| масса топлива, создающего тягу* | 296 | г |
| полная масса топлива | 332 | г |
| полная масса двигателя | 440 | г |
| суммарный импульс | 253 | Н*с |
| удельный импульс | 87 | с |
* масса топлива, создающего тягу, включает в себя массу канальной части плюс 9 мм торцевой части.
Выводы.
1. Очень простая конструкция двигателя хорошо работает.
2. Высокий УИ второго двигателя вызывает вопросы и будет проверен на точном стенде.
22.04.2012 Serge77
