Это насос для хроматографа или похожего прибора, расчитан на перекачку жидкостей, в том числе растворителей. Насосный узел наверняка достаточно химически стоек, чтобы выдержать 50%-ную перекись и растворы роданида.

Никакой документации к нему нет. Год выпуска - 1985.

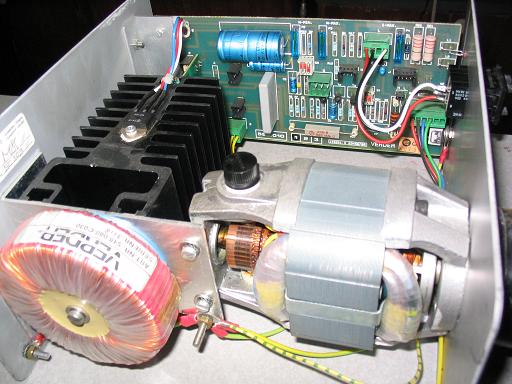

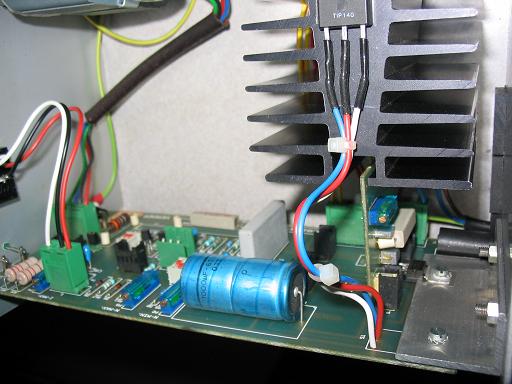

На фотографиях - насос почти без корпуса, оставлены только передняя и задняя панель.

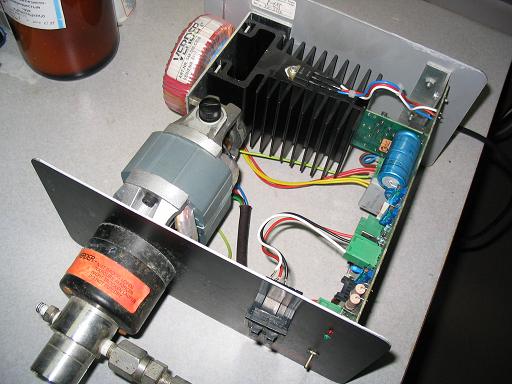

В левом нижнем углу, снаружи корпуса - собственно насосный узел. Какого он типа - неизвестно. Информация к размышлению: при неработающем насосе жидкость легко перетекает сквозь насос в обе стороны.

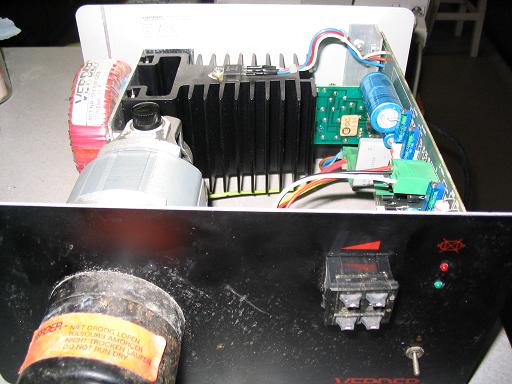

На передней панели справа - управляющий переменный резистор, на нём четыре управляющие кнопки, которыми значение на шкале изменяется от 00 до 99.

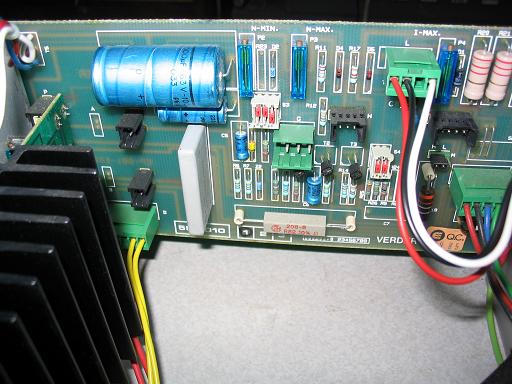

В верхнем правом углу - тот же управляющий переменный резистор, на нём написано 5К, от него идёт три провода на схему.

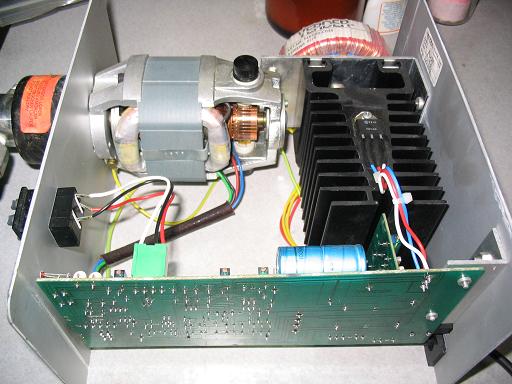

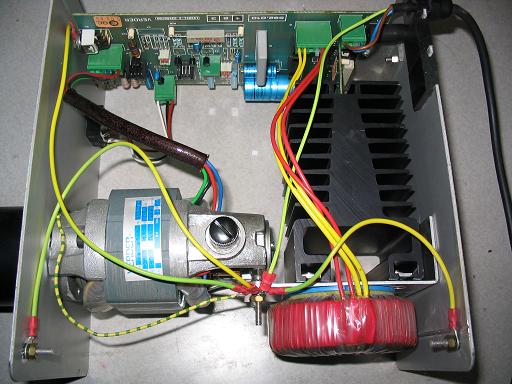

Вид снизу.

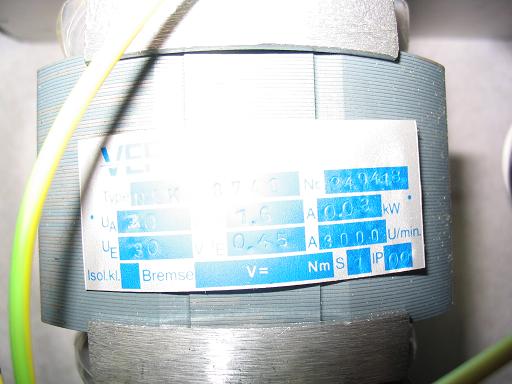

Надписи на двигателе: TYPE NLK, UA 20V, IA 1.6A, 0.03 kW, UE 30V, IE 0.45A, 3000 U/min.

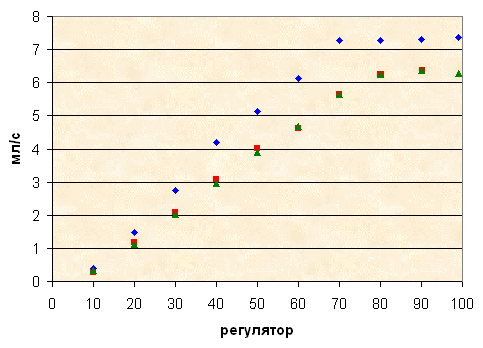

Зависимость скорости прокачки воды (мл/с) от положения регулятора

Насос испытан в следующих режимах:

1. синие точки: на входящий патрубок одета трубка длиной 83 см и внутренним диаметром 2 мм, выходящий патрубок свободный.
2. красные точки: на входящий и выходящий патрубки одеты трубки длиной 83 см и внутренним диаметром 2 мм.
3. зелёные точки: то же, что 2, но на выходе трубки вставлена игла внутренним диаметром примерно 1.5 мм, т.е. площадь выходного сечения уменьшена почти вдвое.
