ШПРИЦ-НАСОС

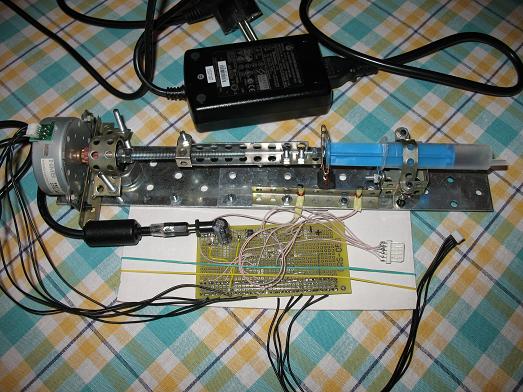

Насос собран из шприца, приводимого в действие шаговым двигателем через передачу винт-гайка.

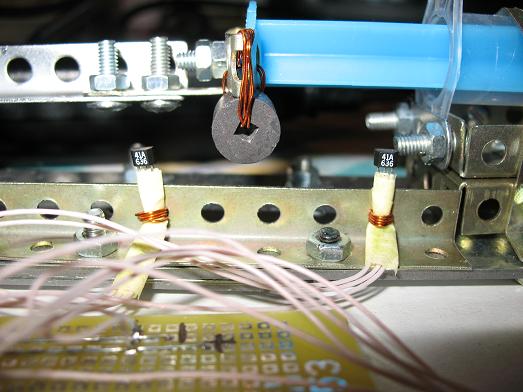

Датчики Холла и магнит ограничивают перемещения поршня.

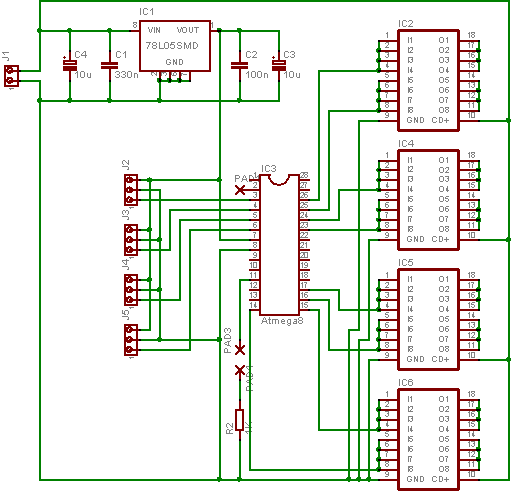

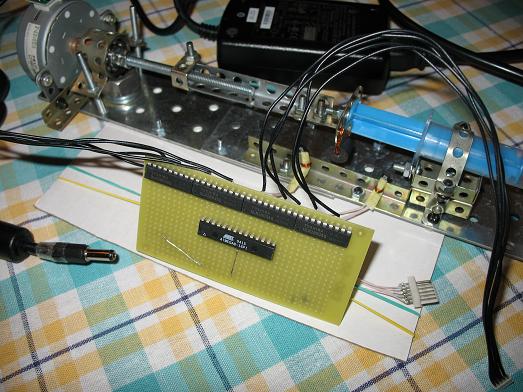

Управляющая схема расчитана на два шаговых двигателя:

J2-J5 - датчики Холла

IC2, IC4, IC5, IC6 - ULN2803, по 4 канала на один вывод двигателя.
