Ракетная школа

Урок 4: головная часть ракеты

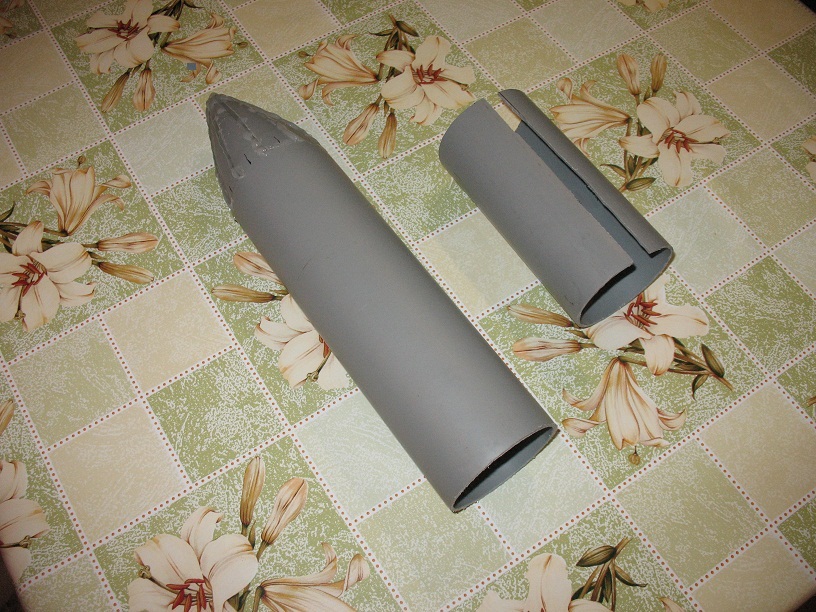

Для изготовления головной части отрезаем от трубы 300 мм для обтекателя и 150 мм для соединительного переходника. Обтекатель изготавливаем по методу "корона", описанному здесь. В трубе для переходника вырезаем продольную полосу шириной 15 мм, чтобы этот переходник плотно входил в головной обтекатель и корпус ракеты. Толщина труб может немного отличаться в разных партиях, поэтому точную ширину выреза нужно расчитывать по конкретной трубе. Промежуточный результат:

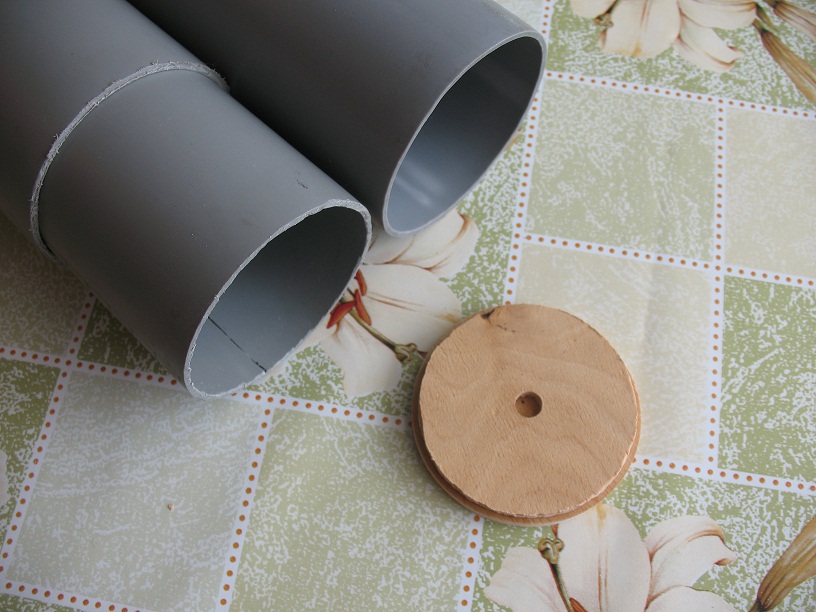

В самую верщину головного обтекателя вставляем плотную пробку из поролона толщиной 50-70 мм, чтобы парашют не проваливался слишком глубоко (её видно на предпоследнем снимке). В будущем на это место можно будет установить отсек с видеокамерой или другим оборудованием. Вставляем переходник в головной обтекатель на половину длины. С помощью "баленинки" вырезаем из фанеры толщиной 4 мм один диск, который плотно, но с минимальным трением входит в переходник, и второй, который с зазором в 0.5 мм входит в корпус ракеты.

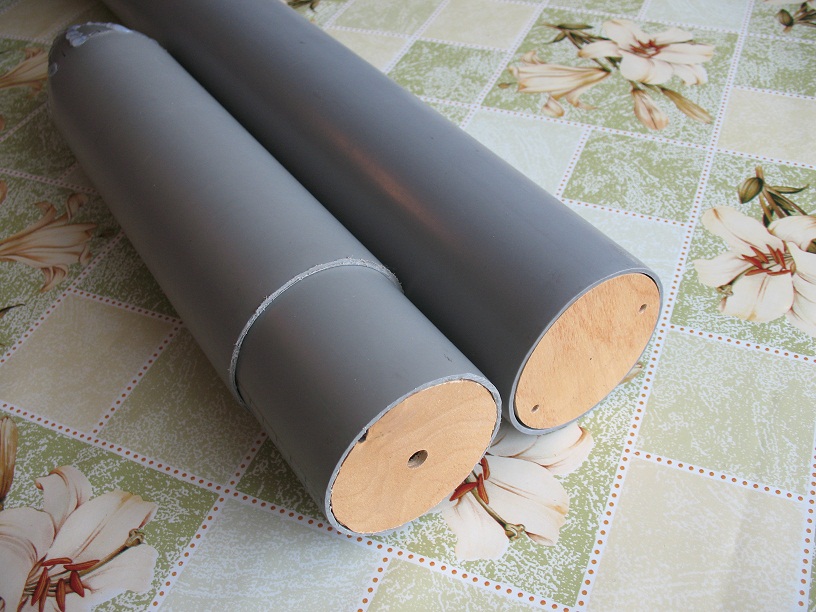

Эти два диска склеиваем с помощью ПВА, соблюдая центровку. Получается дно головной части.

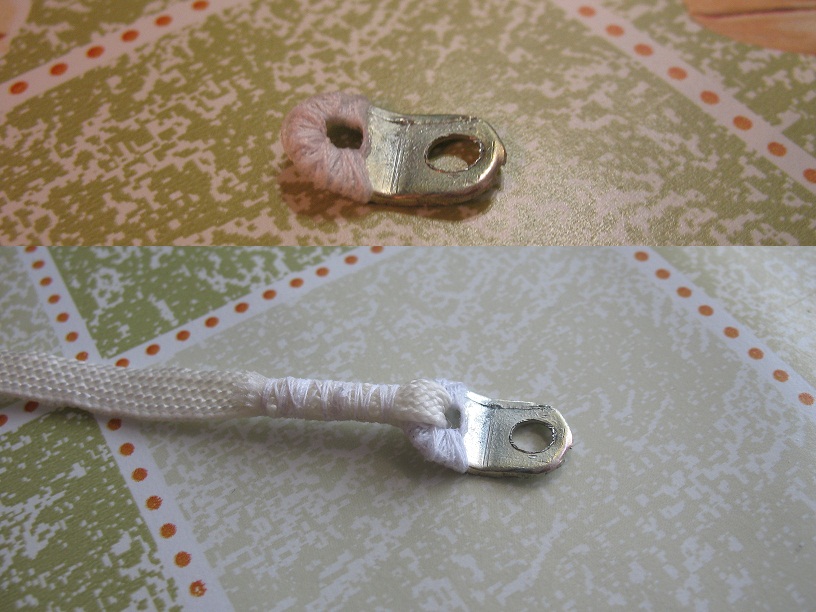

Для крепления фала к головной части используем деталь от детского конструктора. Одно отверстие зачищаем от заусенцев, обматываем нитками и промазываем клеем ПВА. После высыхания клея продеваем фал, загибаем его конец и заматываем нитками, промазываем клеем.

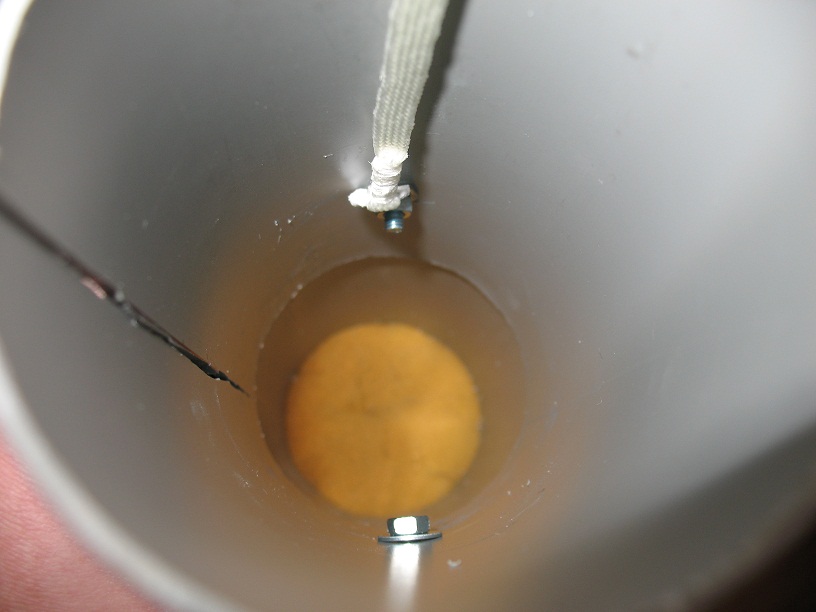

Сверлим два отверствия диаметром 3.5 мм через головную часть и переходник, скрепляем их винтами М4, за один из винтов крепим фал. В глубине видна поролоновая пробка.

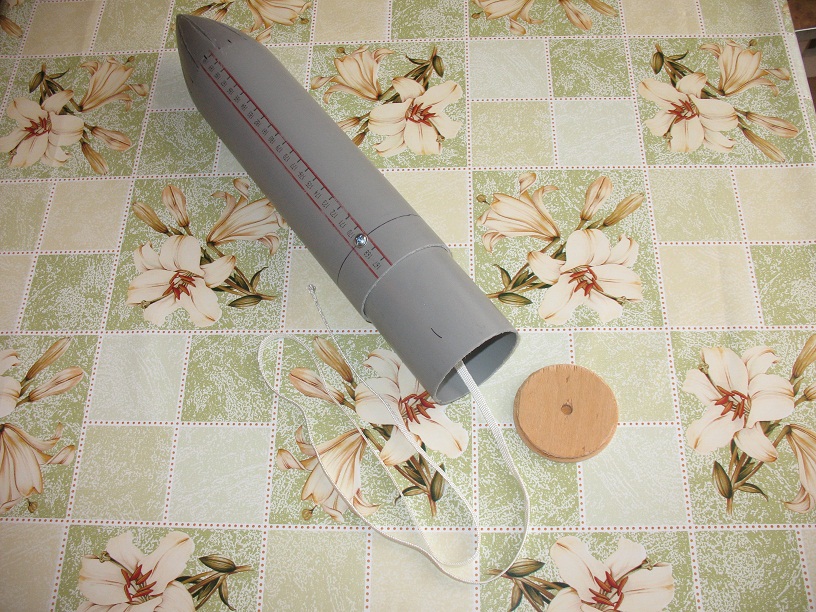

Головная часть ракеты готова.







03.03.2018 Serge77
