Ракетная школа

список материалов

блок электроники - магнитный датчик апогея

черновое описание, позже будет подробно

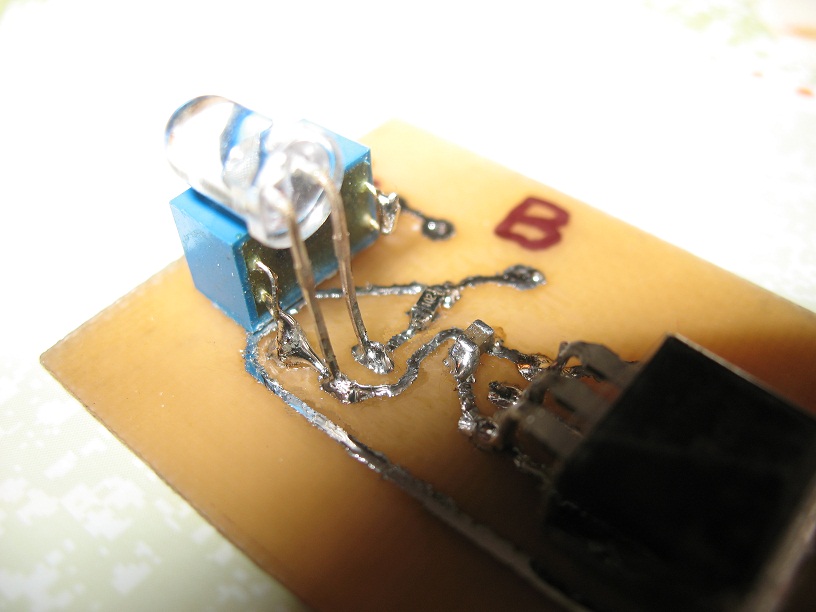

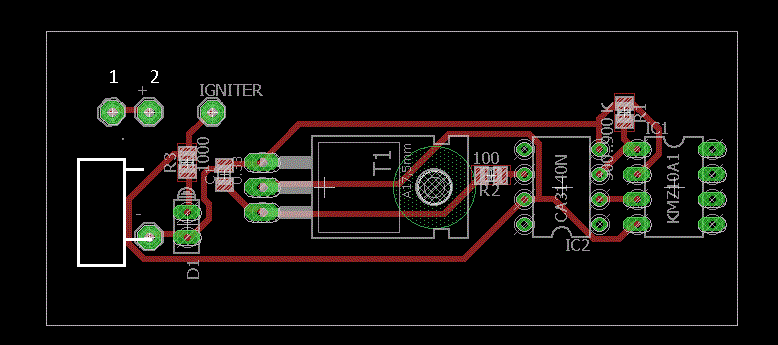

Белый прямоугольник справа - это выключатель, его нижний вывод припаян на площадку (-), а верхний вывод - на провод (-) от батареи. Площадки, помеченные 1 и 2, при пайке не задействованы.

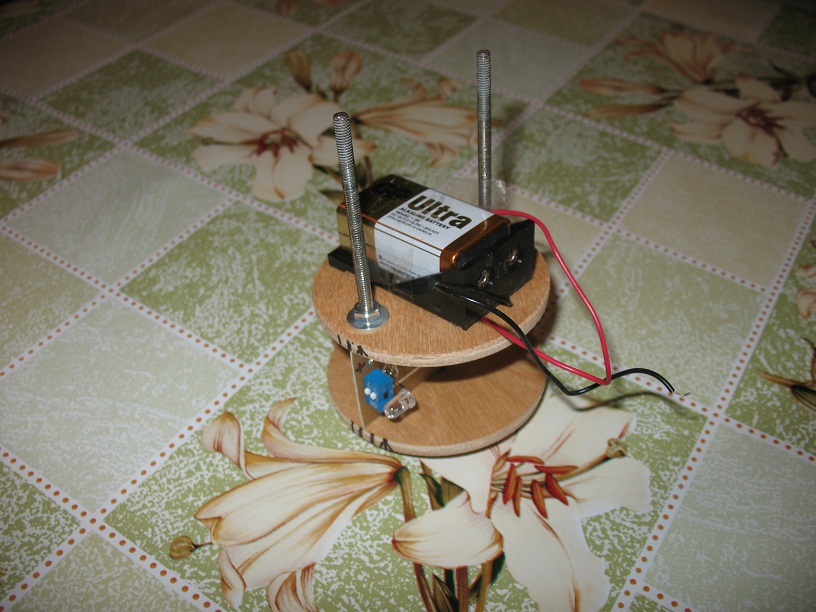

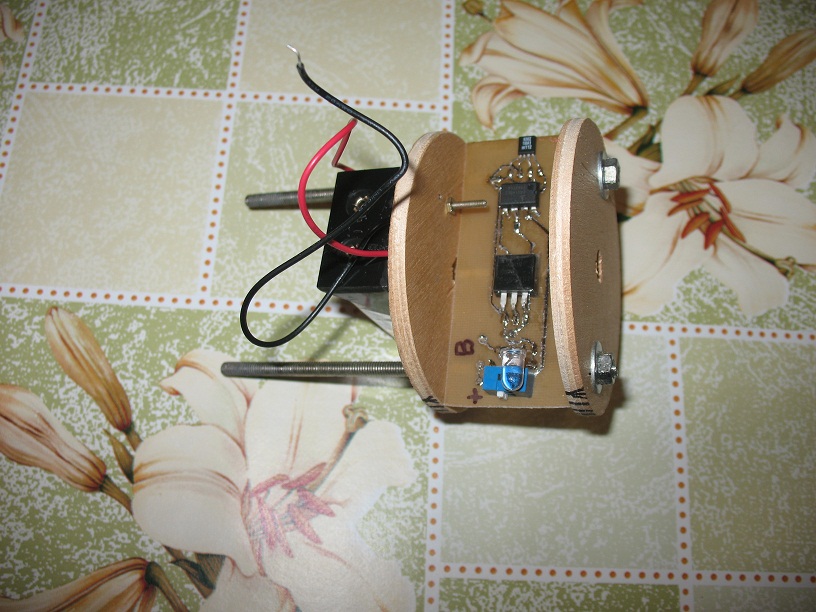

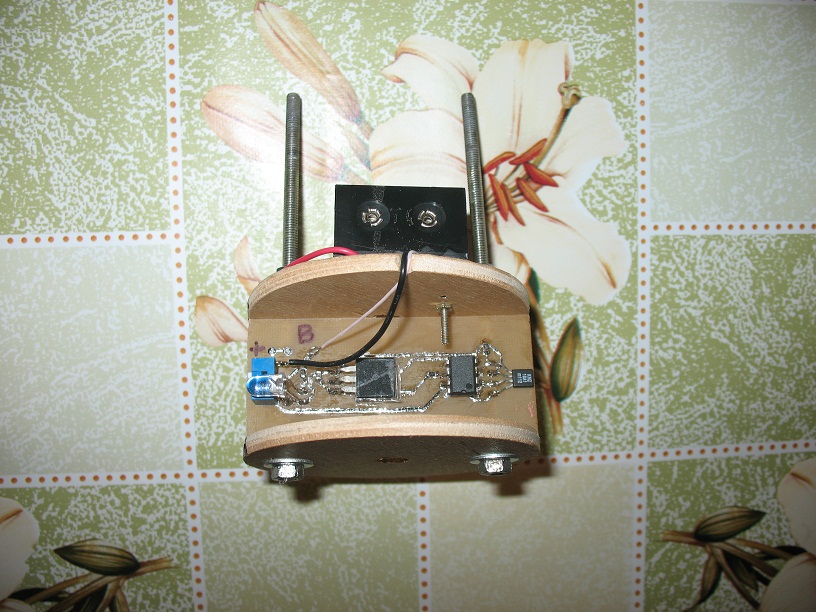

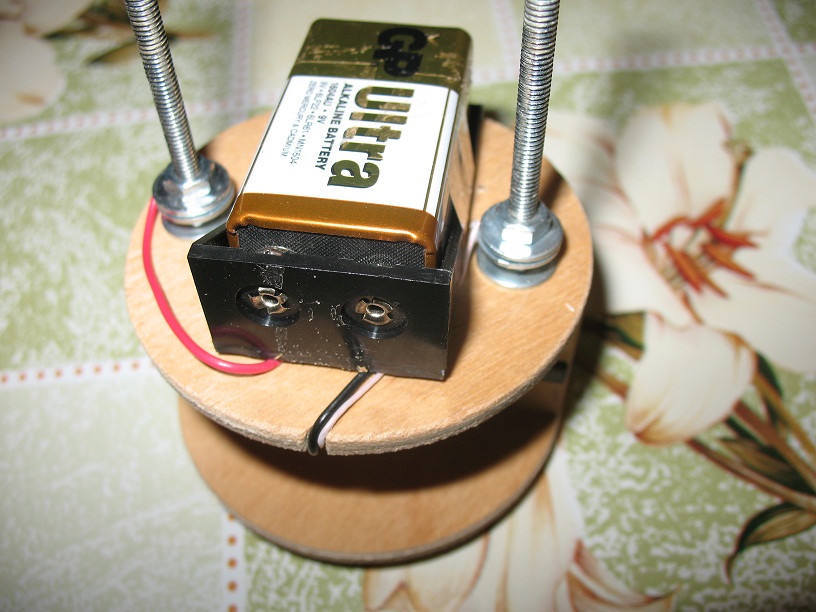

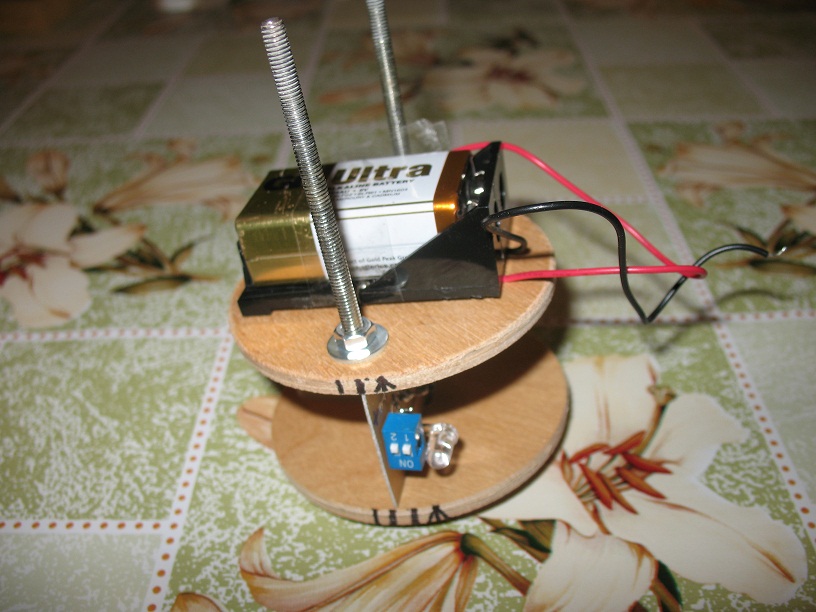

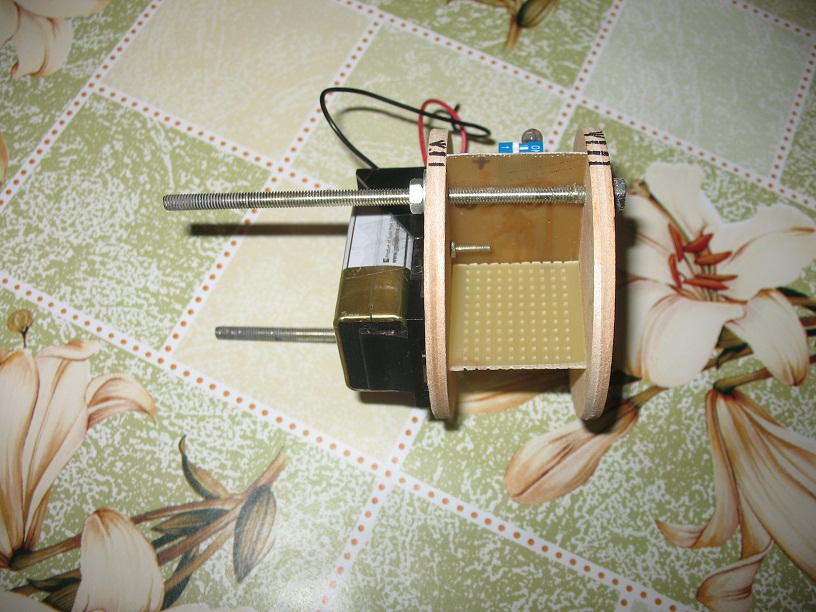

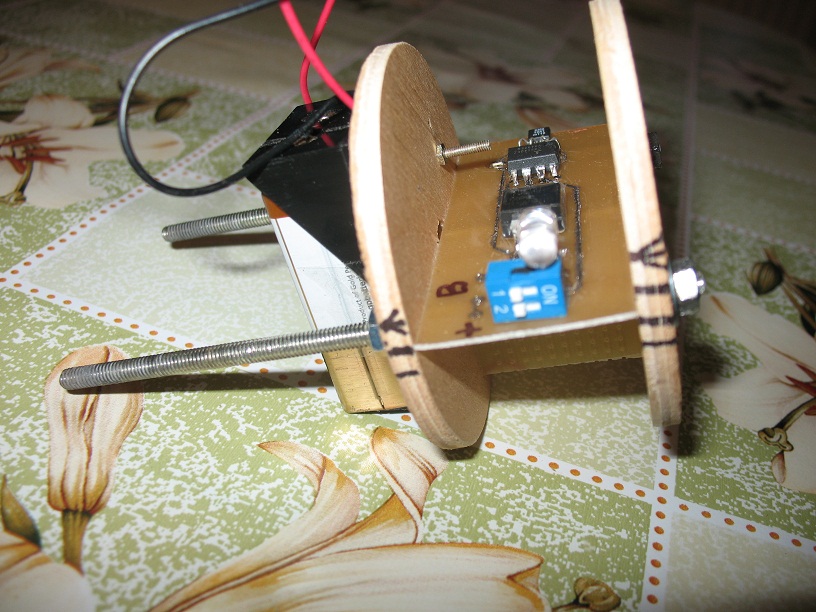

Блок электроники на разных стадиях изготовления, ещё полностью недоделанный. Сверху ещё будет герметичная переборка, не пускающая газы вышибного заряда в отсек. Напряжение на воспламенитель вышибного заряда подаётся через резьбовые шпильки.

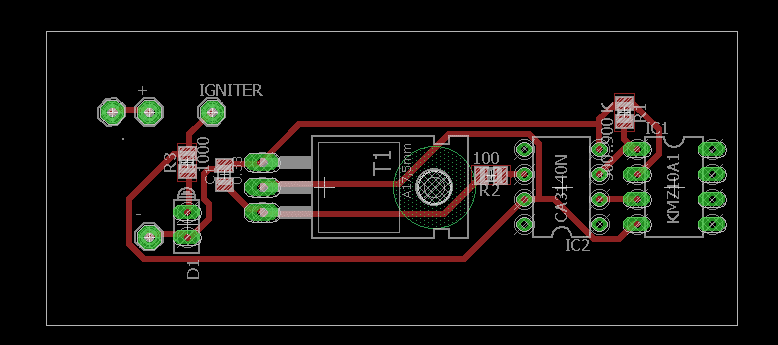

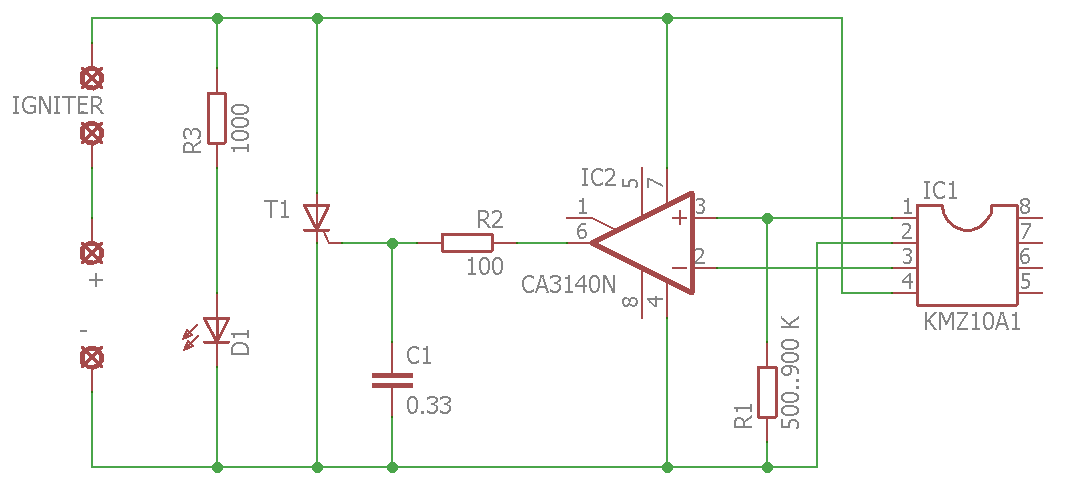

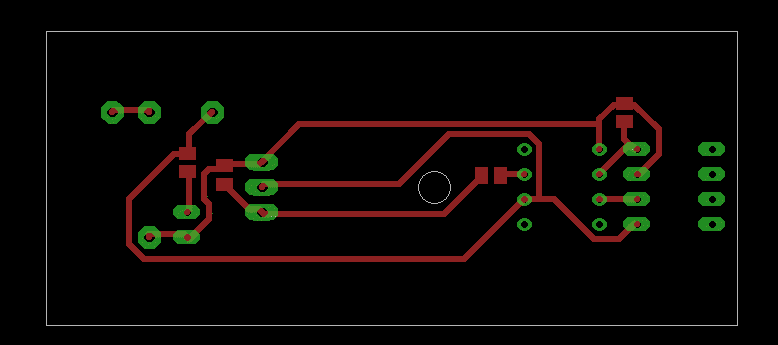

Схема и разводка в формате EAGLE здесь.

C1 0.33 C0805
D1 светодиод красный
IC1 KMZ10A1 магниторезистивный датчик (в базе элементов его не нашлось, использовал корпус DIL8, 4 вывода лишние
IC2 CA3140N DIL08 операционник, можно любой аналог
R1 500..900 K M0805 (номинал нужно подбирать)
R2 100 M0805
R3 1000 M0805
T1 тиристор
выключатель
текстолит фольгированный односторонний 69х30 мм
батарея Крона щелочная + батарейный отсек для неё - 1 шт

правила выбора операционника и тиристора такие же, как здесь

Кроме этого, для блока электроники нужны:

резьбовая шпилька М4 - 50 см

гайки и шайбы М4 - 20 и 10

уголок металлический с отверстиями - 3 шт

фанерные переборки - 4 шт диаметром 70 мм

поролон толщиной 4 см, круг диаметром 12 см

ПАРАШЮТ

купол - ткань синтетическая тонкая, например подкладочная - 1 м^2

стропы - синтетическая или х/б лента шириной 3-5 мм, например киперная лента - 10 м

фал - капроновый фал в виде ленты или трубки шириной около 10 мм, прочный - 5 м

амортизатор - бельевая резинка шириной 8 мм, выбрать тугую - 10 м

для парашютной системы не подходят обычные витые верёвки, они запутываются

СТАБИЛИЗАТОРЫ

фанера 4 мм, около 0.15-0.20 м^2

на три ракеты на все части хватит одного листа фанеры 1.5х1.5 м, которые продаются в строительных магазинах

18.03.2018 Serge77
