Ракетная школа
Урок 6: парашютная система
1. Как расчитать правильный размер парашюта?
Чем больше размер парашюта, тем медленнее спускается ракета и тем больше вероятность, что она приземлится без повреждений. Но чем медленнее спускается ракета, тем сильнее её сносит ветром. Поэтому выбор скорости спуска - это всегда компромисс. Если в приоритете целостность ракеты, то скорость спуска 5-7 м/с, но обязательно нужен GPS-маяк и нужно учитывать, куда унесет ракету, нет ли там например Днепра. Если ракета прочная или не страшно сломать стабилизатор, то скорость спуска 10-15 м/с. Для простых ракет можно выбрать скорость спуска 12-14 м/с.
Для расчета размера парашюта нужно знать массу ракеты и дальше считать, как описано здесь
2. Как сшить парашют?
Материалы и размеры приведены для учебной ракеты:
купол - ткань синтетическая тонкая, например подкладочная - 1 м2
стропы - синтетическая или х/б лента шириной 3-5 мм, например киперная лента - 10 м
фал - капроновый фал в виде ленты или трубки шириной около 10 мм, прочный - 5 м
амортизатор - бельевая резинка шириной 8 мм, выбрать максимально тугую - 10 м
для парашютной системы не подходят обычные витые верёвки, они запутываются

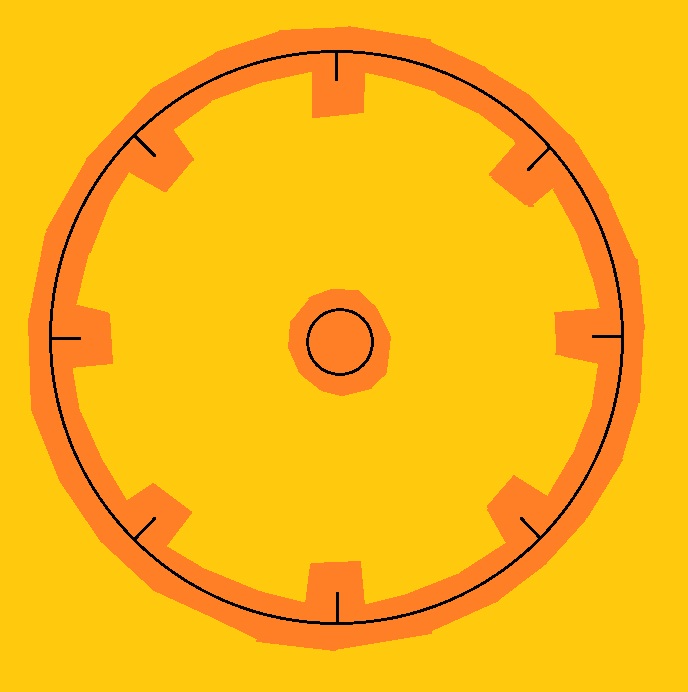

Разметка ткани: на ткани (жёлтая) нарисовать круг диаметром 700 мм и внутри него круг 70 мм, от внешнего круга провести риски длиной 50 мм. Для другого размера парашюта соблюдайте эти же пропорции.
Обработка клеем ПВА. Нужен клей, дающий при высыхании мягкую пленку, похожую на полиэтилен, обычно простой канцелярский ПВА именно такой. Если пленка жесткая, клей не подходит. Перед употреблением небольшую порцию клея нужно разбавить водой в соотношении 1:1 и хорошо перемешать. Нанести разбавленный клей (оранжевый на рисунке) примерно на 10-15 мм по всем сторонам всех линий. Слой клея должен быть максимально тонким, его нужно размазывать краем пластиковой карточки, сильно нажимая и выдавливая клей из ткани. Ткань с клеем должна выглядеть просто мокрой, на ней не должно быть белого слоя клея. Ткань повесить сушиться, хорошо расправив. Клей нужен для того, чтобы при резке ткани и при эксплуатации парашюта край ткани не расползался на нитки.

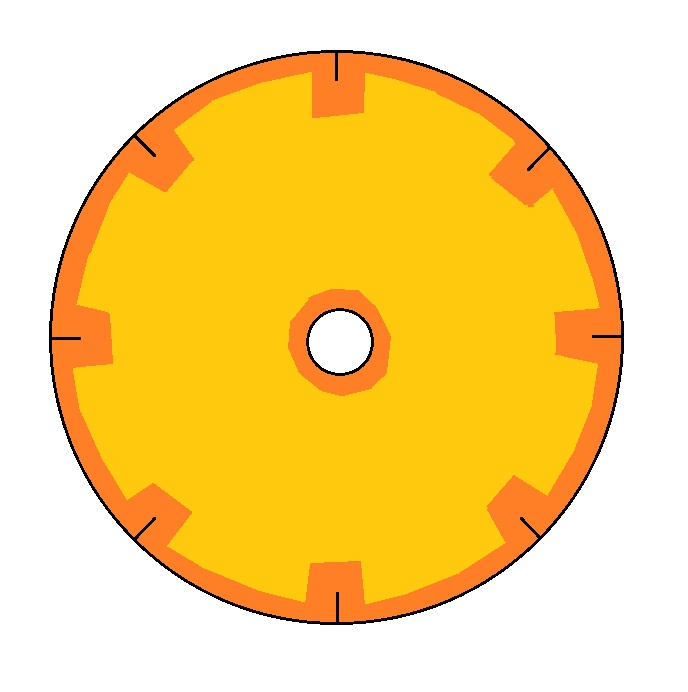

Вырезать наружный и внутренний круги. По рискам резать не нужно!
Нарезать 8 строп по 800 мм каждая.
Пришивание строп.
Вариант 1. Пристрочить стропы несколькими зигзагами на чёрные риски. Длина пристроченного участка стропы 50 мм.

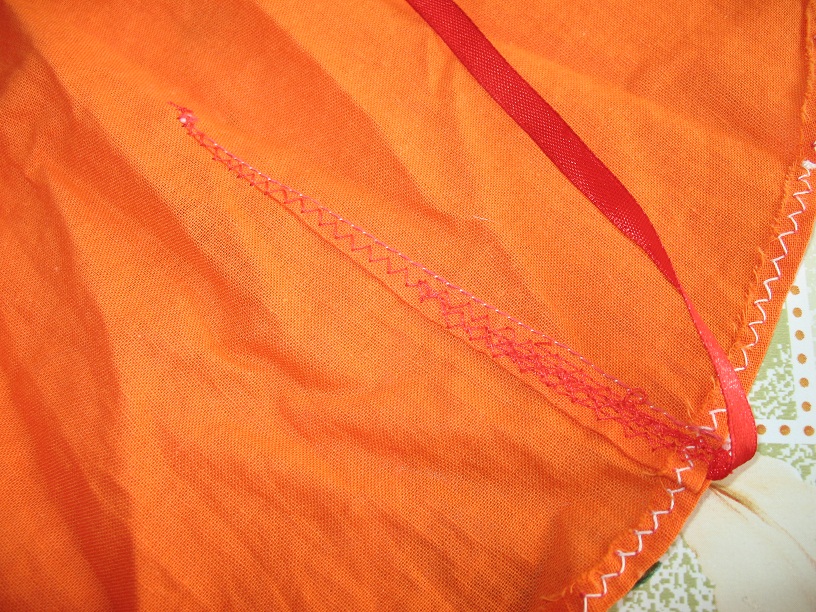

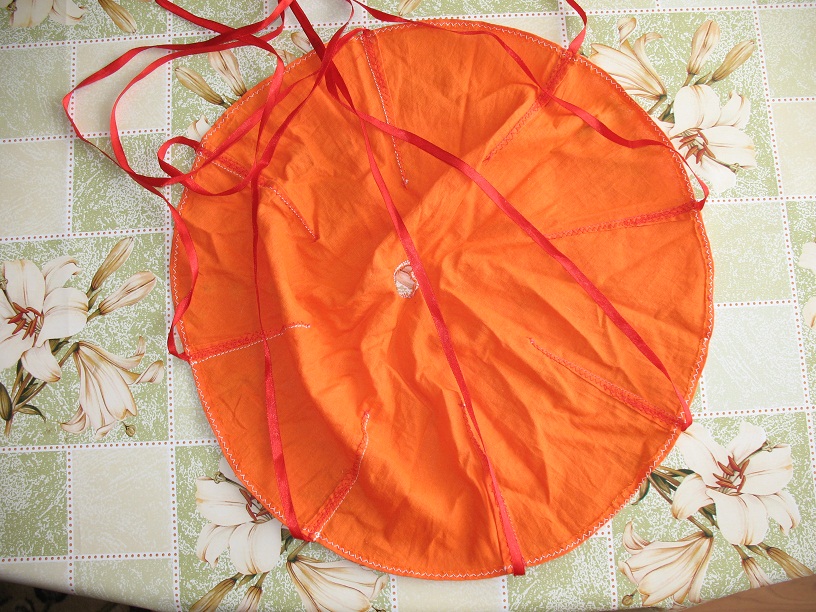

Вариант 2. На фото ниже - парашют от ракеты Инспектор, многократно летавший, что видно по следам от пороха) Стропы вшиты в складку ткани на глубину 50 мм, всё прострочено несколькими зигзагами. Длина складки - примерно 30-40% от радиуса, ширина 15 мм (для купола 700 мм). Такие складки делают купол парашюта более правильной формы.
3. Как собрать парашютную систему?

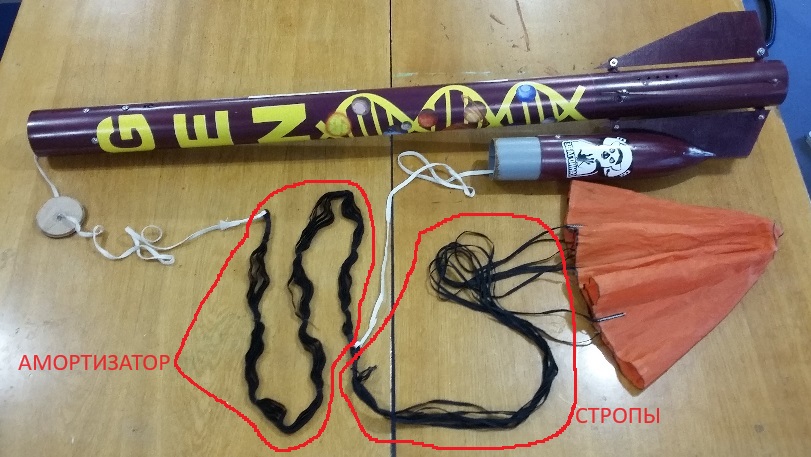

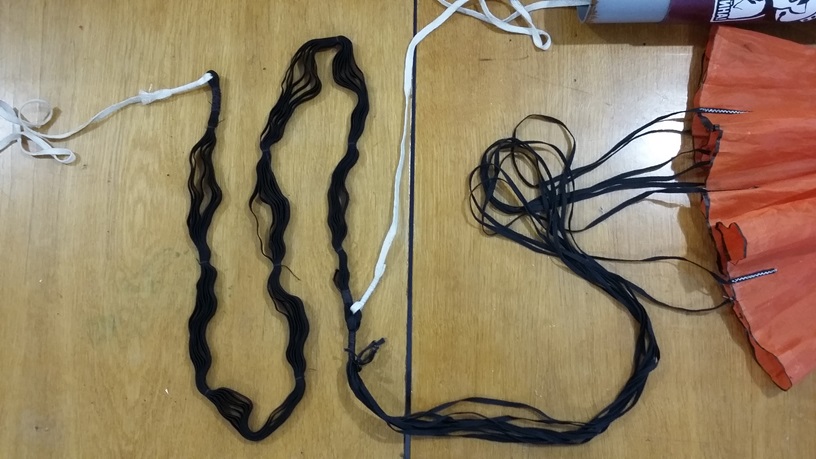

Парашютная система состоит из парашюта, амортизатора и фалов, крепящихся к частям ракеты. Концы строп крепятся к амортизатору и одному фалу. Другой конец амортизатора крепится ко второму фалу. В такой конфигурации получается, что между парашютом и головной частью нет амортизатора, это нормально, если голова легкая. Если в головной части есть оборудование или другие тяжести, то нужен дополнительный амортизатор.

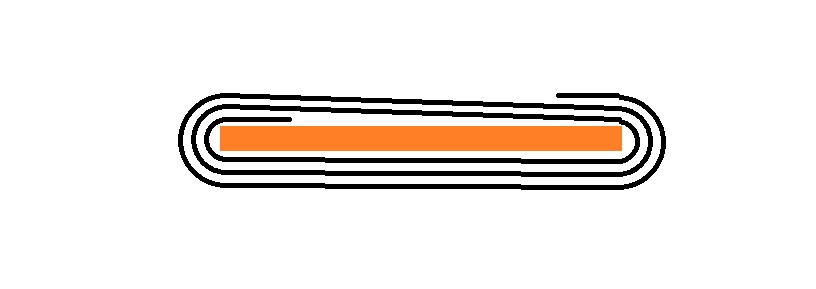

Изготовление амортизатора: резинку оборачивают вокруг края стола или метровой линейки в 8 слоев длиной по 1 м, туго наматывают много слоёв нитки возле концов, нитки смазывают ПВА. Затем по длине амортизатора на расстоянии 10-15 см перевязывают резинки несколькими оборотами нитки, чтобы амортизатор не распадался на отдельные резинки.

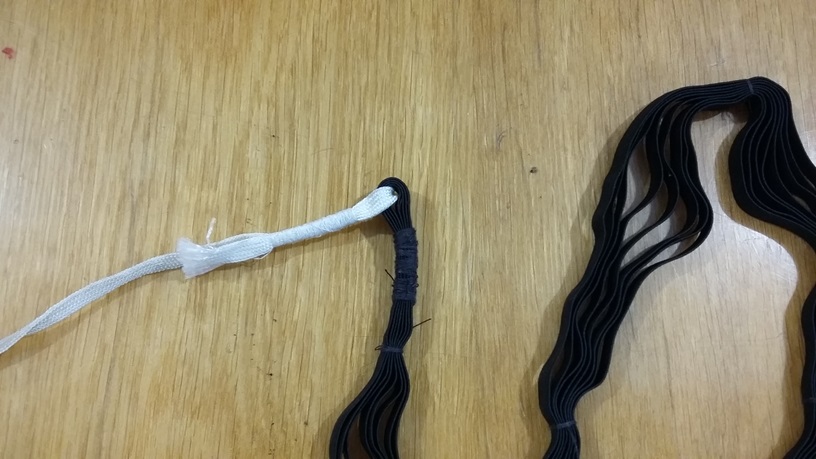

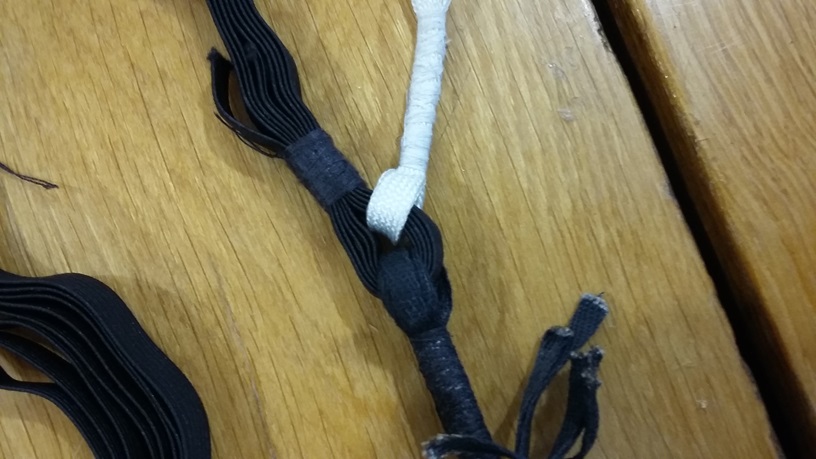

Стропы и фал продевают в петлю амортизатора, загибают и туго обматывают нитками, смазывают ПВА.
27.03.2018 = 20.07.2024 Serge77
