МОЯ МРIЯ

 (для тех, кто не в курсе: мрiя (укр.) - это мечта…)



Да, пожалуй это и есть то, о чём я так давно мечтал. Ну или по крайней мере "мечта минимального размера". Возможно со временем появятся мечты покрупнее ;^))

Цель проекта: сделать ракету, которая летает и узнать, что это такое. Отработать систему спасения, затем другую электронику, в том числе возможно фотокамеру.

Основные параметры ракеты:
длина 1.5 м,
диаметр корпуса 75 мм,
двигатель SFM2,
система спасения: магнитный датчик апогея и пружинная система выброса парашюта,
взлётный вес около 2.5 кг,
планируемая высота полёта 700-800 м.

Ракета предназначена не для рекордов, а для испытательных полётов на относительно небольшие высоты. Особенностью конструкции является возможность лёгкой сборки/разборки и полная ремонтопригодность, поэтому здесь нет клеевых и других неразборных соединений.



Узел крепления двигателя и стабилизаторов.

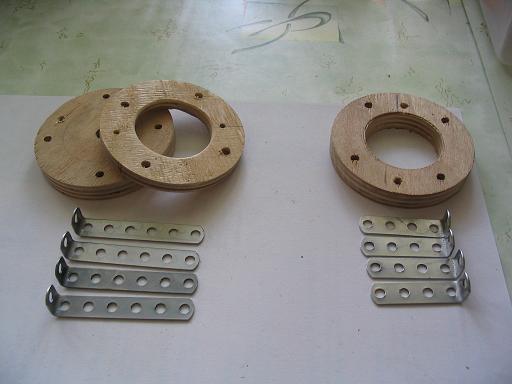

Шпангоуты и крепёжные уголки:

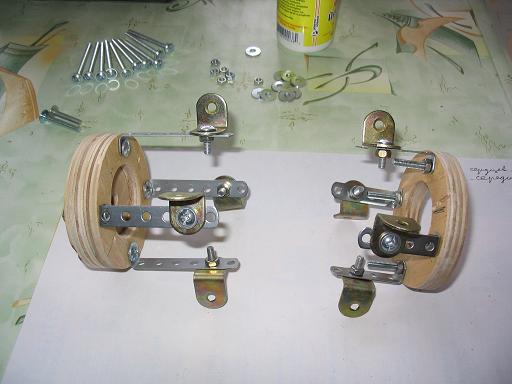

Верхнее и нижнее крепление в сборе, для наглядности привинчены и уголки, на которых будут крепиться стабилизаторы:

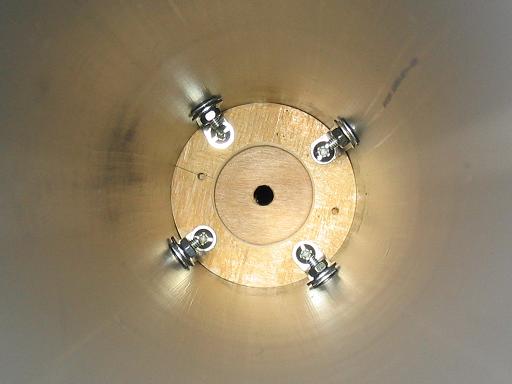

Верхнее крепление установлено, вид со стороны сопловой части:

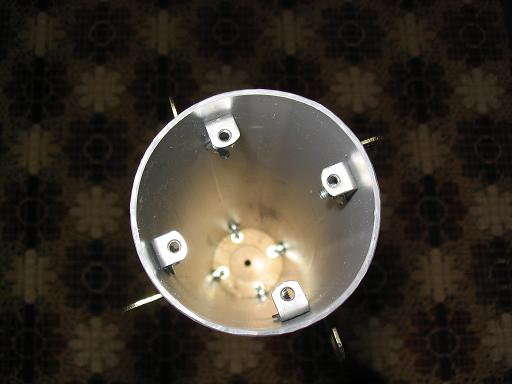

Уголки нижнего крепления установлены, под отогнутыми концами припаяны гайки:

Вставлен двигатель, затем нижнее кольцо, потом крепёжные винты. Двигатель установлен:

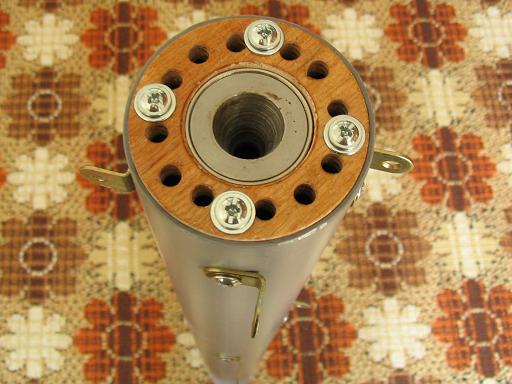

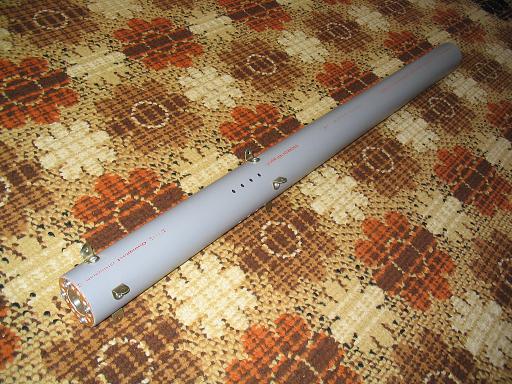

Нижнее кольцо покрыто эпоксидной смолой, в нём просверлены 12 отверстий диаметром 6 мм для вентиляции двигательного отсека. В корпусе ракеты просверлены 16 отверстий диаметром 6 мм:









12.05.2004 Serge77
